產品說明

5-35米可以定做，多種顏色可供選擇； 模塊化集成設計，安裝及維護便捷； 有效節能，延長整燈使用壽命； 專利透鏡，蝙蝠翼型配光，使光線分布更加均勻。 適用于現代化城市、廣場、工業園區等場所的道路照明。

技術參數

額定功率	30W/40W/50W	60W-150W    180W-1000W
輸入電壓	AC220V
光源	芯片采用3030/5050
光線分布	蝙蝠翼配光(150°*75°)
光效率	≥130LM/W
色溫	3000K/4000K/5700K/6500K
IP	IP66
工作溫度	-40℃~+60℃
LED壽命	＞50000H
安裝直徑	根據造型定做

光源

使用國際知名品牌LED芯片，光照均勻，無眩光。擁有單獨的路燈光度測試報告3030/5050/7070燈珠可定制，滿足城市快速路 城區主干道的道路照明需求。創新的透鏡設計，蝙蝠翼型配光，使光線分布更加均勻，同時透光率高，損耗小，為客戶把節能環保的訴求提前預設解決。

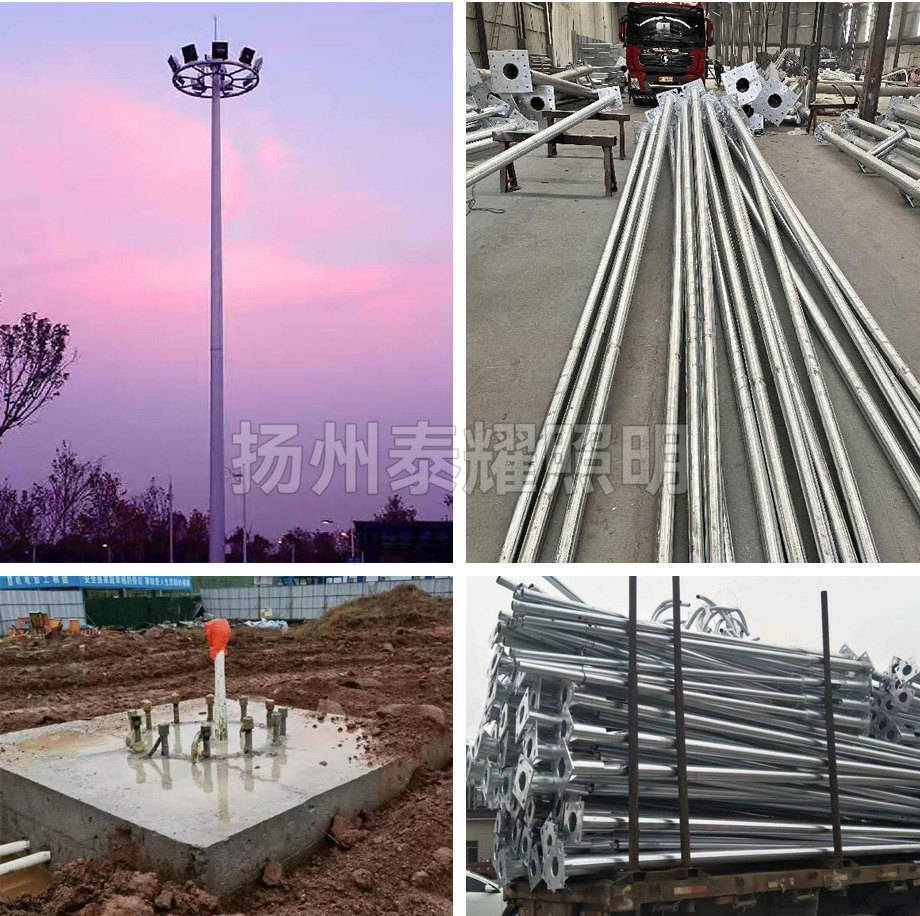

路燈，中桿燈，高桿燈生產工藝流程

卷板開平--原材料檢驗無問題入庫--出庫--卷桿車間--裁剪下料--模壓卷桿--砂紙打磨除銹--埋弧焊接--補焊打磨--整桿--相貫線切割下料（開門、開孔、斷料、齊頭）--平板激光下料--焊接制作（上工裝、打樣）--焊接方法：氣保焊、氬弧焊、激光焊、電焊）--焊接工藝：外焊、內焊、點焊、分段焊、滿焊、鉚釘焊--打磨--熱鍍鋅--噴塑--整桿--攻絲--打膩子--機械打磨--人工打磨 --粗磨 --精磨--噴涂--烘烤--出爐--檢查--修復--檢查--組裝--檢查--包裝  （普通氣泡袋+毛氈包裝+法蘭膠條+無紡布+包裝薄膜、打木架、木托、裝車、發貨清單、到貨簽收）

1.燈桿原材料

泰耀照明預埋件的制作

采用Q235圓鋼根據燈桿的高度、燈型計算預埋件尺寸下料(圓鋼的長度 、直徑)然后車牙(絲牙長度一般是6-10公分)

箍筋:一般是采用直徑6-10mm的圓鋼制作(根據預埋件的高度，分為2-3層)

面板:根據實際情況而定厚度采用3mm以上的鋼板制作

彎鉤:預埋件下口一般打往外的彎鉤，彎鉤的弧度一般不低于120度 長度在10公分以內

鍍鋅;根據客戶需求一般冷鍍比較多，熱鍍會損害絲牙

1.燈桿原材料

泰耀照明板材整卷、開平、管材

開平是指燈桿制作前的原材料，一般是卷板，經過開平設備進行開平成長方形板材(長寬根據不同的桿形要求進行下料)

開平時需要盡量保持板材的相對平整，不可有波浪形態出現，板材厚度要達標，最大誤差不大于國標規定厚度的15絲，如4mm厚，國家規定不得低于3.85mm

材質分為Q235、355、S460-國標、GR65-美標460、

Q235:屬于一種低合金鋼，鋼材屈服強度為235MPa，抗拉、壓、彎和強度略低于345，

Q345:屬于一種低合金高強度結構鋼，鋼材屈服強度為345MPa，抗拉、壓、彎和強度優于235 S460-:S460Q鋼板是調質高強度鋼板，鋼材屈服強度460MPa，但Q460的可焊性不好

(一個大氣壓是1kg，等于0.1MPa， 235MPa=2350kg)

管材常規長度6米，有部分常規有 ，其他長度尺寸需要定制(起定時間需要一周以上)一般有250*250(以下)*4-6mm規格方管相對容易定制，其他的定制時間比較長材質一般是Q235比較容易定制，其他材質需要有起定量和較長時間

異形管材、異形尺寸需要定制和開模，開模時間需要12天-15天，生產周期一般需要一周左右，具體的生產時間需要根據數量確定。

2.卷桿焊接

泰耀照明工序

卷桿:錐度比正常情況在千分之11-13，最大千分比不超過9-15，否則變形量會很大

口徑誤差:錐度桿下口徑一般在5mm左右，八角桿和12邊形桿下口徑一般5-10mm

泰耀照明焊接:薄板4mm以內，每米有氣孔、砂眼或者焊瘤(如下圖)1-2個，4mm以上的氣孔、砂眼或者焊瘤2米

允許1-2個，板材厚度越厚，焊接表面相對更加光滑平整，厚板焊接是情況要打坡口焊接。(板材如有銹跡、油污或者因板材質問題都會導致焊縫不美觀、不光潔，氣孔、焊渣較多的現象。綜上所述焊接工藝一般情況下是由原材料、焊接技能以及焊劑所決定。

銹跡:板材有銹跡先人工對有銹跡處焊縫進行打磨，然后在進行焊接 ，焊劑必須要球干燥質量要好，煜工師傅必須要對不同厚度板材進行調整電流 電壓以及焊速。

精工下料

3.工序

泰耀照明法蘭:法蘭材質一般是Q235，法蘭最大誤差25絲(比如10mm，要達到9.75mm以上)，法蘭下料分為剪沖下料、等離子切割下料以及激光切割下料三種

泰耀照明煎沖下料:為常規下料工藝，一般采生煎板機及沖床下料，優點:效率高，運行成本低(加工成木低)缺點:邊緣不整齊有毛刺和缺角，不平整腰孔處一般有翹角現象，每塊法蘭之間誤差較大，一致性差，中間焊接孔一般需要人工火焰切割，精準度差。

等離子切割:一般采用板材上等離子設備進行切割下料，優點:切割速度相對較快，邊緣及腰孔及中心孔都比較光滑，相對精準。缺點:加工成本相對較高，四周及開孔處都有一定的坡度，板材越厚，坡度相對越明顯。每塊法蘭的起火點(穿孔)都有一個小的豁口，有一定的刮渣，需要后期打磨處理。

泰耀照明激光下料:采用板材上激光設備進行精準下料，優點:效率較高，所有的切割孔都比較光滑平整垂直，加工成本較低。缺點:前期設備投入較大，板材厚度越高，需要激光功率越大。

4.焊接制作

泰耀照明焊接工藝分為氣保焊 、氬弧焊、激光焊、電焊

焊接順序:精工下料后根據不同的桿形先做工裝，進行首件打樣(參與人員有技術部負責人生產部負責人質檢負責人及一線焊工組組長)。確認無誤達標后方可進行批量生產。

泰耀照明打磨:一般采用角磨機、磨頭鉆進行人工打磨至光滑平整。

5.精工制作

泰耀照明電焊:電焊是指利用電能，通過加熱或加壓，或兩者并用，并且用或不用填充材料，使焊件達到原子結合的焊接方法。用于電焊的加工設備叫電焊機，采用焊條焊接，對焊工技術要求較高，不容易掌握。焊接水平高(如魚鱗焊)，無需打磨處理。

泰耀照明通常使用的焊接工藝有打坡口焊接，陰焊(內焊)、陽焊(外焊)、鉚釘焊、套焊、撞焊、拼焊、分段焊、均勻焊、點焊、滿焊。

6.鍍鋅工藝

泰耀照明鍍鋅的作用是保護燈桿不受腐蝕，鍍鋅方式有熱鍍鋅、 冷鍍鋅、滲鋅。

熱鍍鋅:(成品酸洗-水洗-加助鍍液-烘干-掛鍍-冷卻 藥化-清洗-打磨-熱鍍鋅完工)，要求

均值厚度達到85μm以上

納米滲鋅:(成品拋丸除銹處理-浸鋅液-高溫烘烤使錢辛液附著于桿件)，鋅層厚度均值30-35μm

7.噴塑工藝

泰耀照明噴塑:鍍鋅后桿件返廠-燈桿較直根據不同規格的絲牙進行攻牙，上螺栓--粗打磨(去鋅渣360無死角打

磨，打磨后要求鋅層均值厚度達到65um)-焊接拼接處或整桿刮高溫膩子自然風干后再用氣磨機精磨。

根據特定工藝要求可整桿進行水磨研磨拋光處理，確保桿件表面光滑平整，按所需顏色噴涂塑粉，檢

查桿件噴涂表面是否有堆粉、積粉，確認好沒問題，將噴好塑粉的燈桿送至烘箱內進行高溫烘烤。爐

內溫度一般為200-230°進行烘烤45分鐘左右后出爐，然后冷卻30多分鐘左右，將其燈桿卸在格登上

進行全面檢查，對有氣泡、漏底、釘眼、堆粉、等瑕疵進行氣磨修復處理(無特別要求，采用電腦調

漆修補即可，高標準的必須重新噴塑，采用油漆修補成本低、速度快，但會有色差，修補處耐候性差

再次噴塑修復，成本高，速度慢，無色差、耐候性好。

噴塑厚度均值厚80-120um(附著力較強)，過厚影響附著力,噴塑附著力檢測:百格檢測(工具:百格刀)

并采用3M膠帶，粘粘數次不易脫落

8.檢查、組裝、包裝、發貨

泰耀照明成品檢測:各部位尺寸再次核驗并填寫檢查結果數據表-表面處理是否符合可出廠標準，不合格則進行返修處理

成品包裝:1、普通包裝2、毛毯或毛氈包裝、3、打木托、4、 木架、
